Installer les charnières de fronton Williams (Hinge)

Bonjour à tous,

Je vais vous expliquer comment installer les charnières de fronton de type williams sur votre Pincab qui sont aussi appelé hinge dans le milieu du flipper.

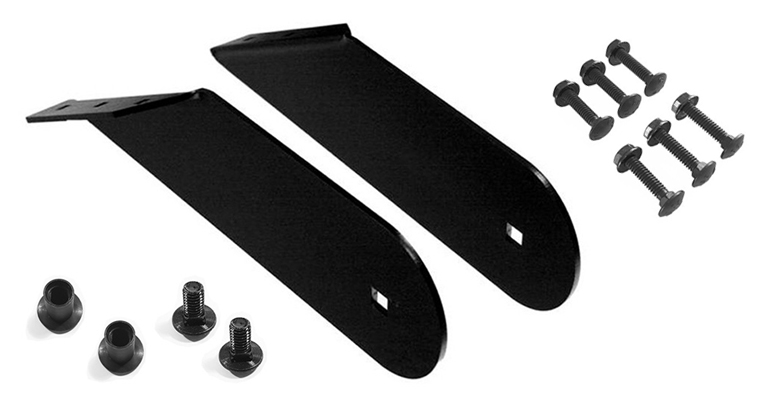

Produits de la boutique pour réaliser ce tuto :

• 1 x Charnières fronton Williams / Bally
• 2 x Vis de charnière Williams / Bally
• 2 x Ecrou de charnière Williams / Bally
• 1 x 6 vis pour charnière Williams / Bally ( 6x Vis 6x30 tête ronde collé carré noire + 6x Écrou à embase crantée M6 noir)

Ses produits sont disponibles en bas de ce tutos dans les "Produits liés à cet article" ou en cliquant ici

Matériel pour l'installation :

• 1 crayon
• 1 perceuse
• 1 mèche de 6mm
• 1 mèche de 12mm
• Une clé Allen ou 6 pans
• 1 clé de 10

Les étapes :

1 – Positionnez le fronton sur la caisse à son emplacement définitif.

2 – Centrez la charnière au centre du fronton pour tracer l’axe sur la caisse.

3 – Percer le trou de l’axe dans la caisse avec la mèche de 12mm.

4 – Fixer la charnière au trou que vous venez de faire.

5 – Répétez l’opération de l’autre coté en étant le plus symétrique possible.

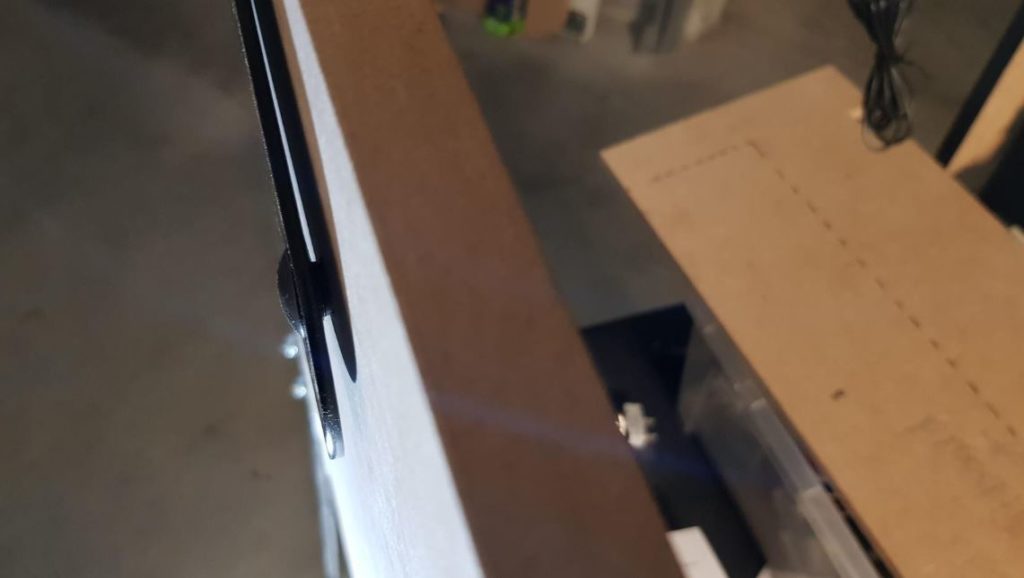

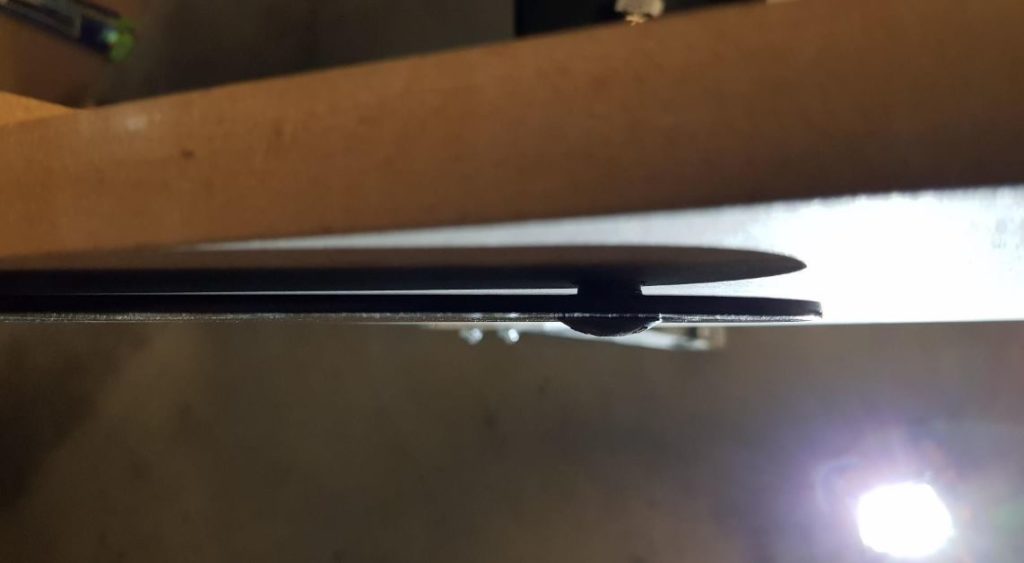

6 – Sortez la charnière au maximum de la caisse du pincab pour qu’elle ne frotte pas sur la caisse lorsque vous manipulerez le fronton.

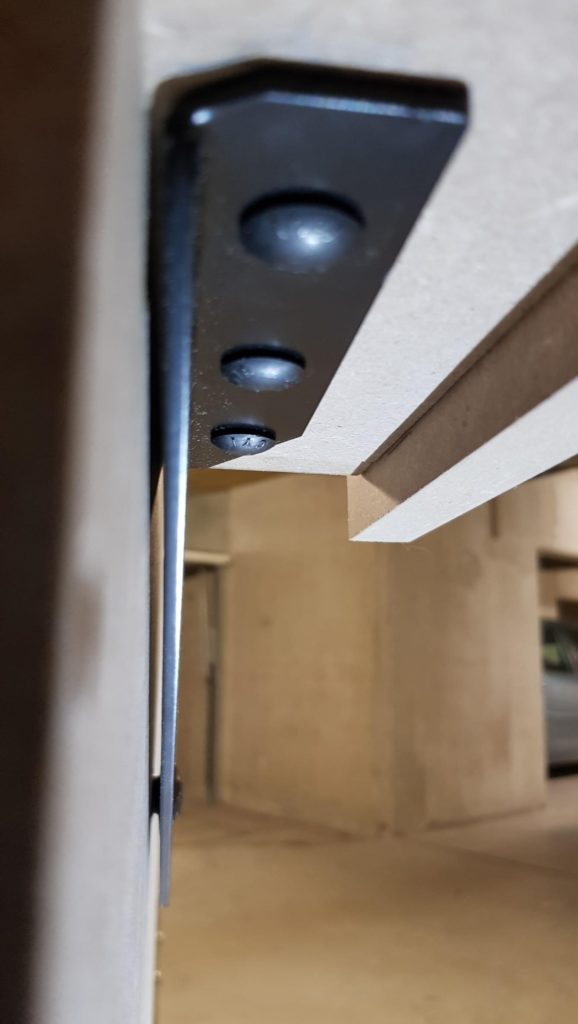

7 – Positionnez la charnière sur le fronton. Attention de bien rester parallèle à la caisse et sans que la charnière touche la caisse.

8 – Tracer les trous des charnières sur le fronton.

9 – Démonter le fronton pour percer les trous avec la mèche de 6mm.

10 – Repositionner le fronton et le fixer avec les 6 vis.

11 – Ouvrir une bière et admirer le travail :)

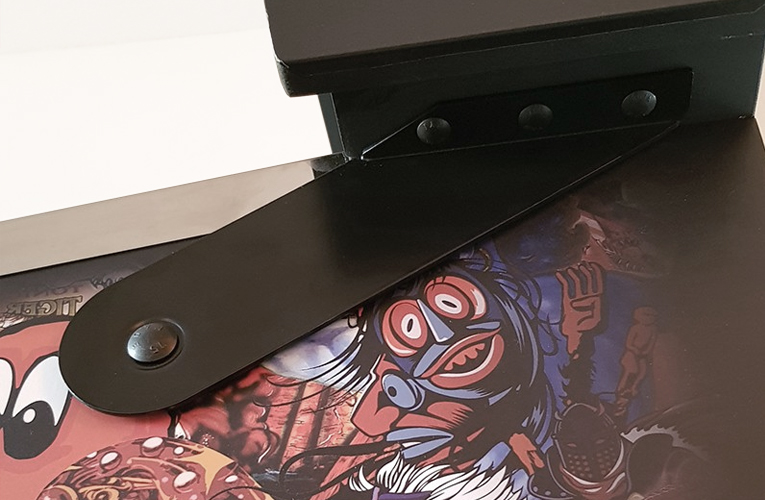

Voici un exemple d'installation :

Une vidéo est disponible sur la page Youtube de Pincab Parts :

https://www.youtube.com/watch?v=_asVDDPBtRM
