Comment installer un MEG (moteur d’essuie-glace) dans un pincab

Dans un pincab, certains effets mécaniques apportent beaucoup de réalisme. C’est notamment le cas du MEG (moteur d’essuie-glace), souvent utilisé avec le DOF (Direct Output Framework) pour reproduire le bruit des rampes métalliques que l’on retrouve sur certaines tables de flipper.

Bonne nouvelle : l’installation est simple et rapide. Voici comment monter et brancher ton moteur d’essuie-glace pour pincab.

À quoi sert un moteur d’essuie-glace dans un pincab ?

Dans un pincab équipé du DOF (Direct Output Framework), le moteur d’essuie-glace est utilisé pour simuler le bruit des rampes métalliques que l’on retrouve sur certaines tables de flipper.

Lorsque la bille circule dans ces rampes, le MEG reproduit un bruit mécanique caractéristique qui renforce l’immersion pendant la partie.

Ce n’est pas un moteur de vibration. Son rôle est avant tout sonore et mécanique, pour recréer l’ambiance d’un vrai flipper.

Contenu du kit MEG pincab

Dans le colis que tu vas recevoir, tu trouveras :

• 1 moteur d’essuie-glace (MEG)
• 1 support en impression 3D
• 1 sachet de 6 vis
  • 3 vis pour fixer le support 3D sur le moteur
  • 3 vis pour fixer l’ensemble dans ton pincab

Normalement il y a bien 6 vis. Si tu en comptes plus, c’est que j'ai du faire une erreur... ou que les vis se reproduisent en cachette.

Installation du moteur d’essuie-glace dans un pincab

Fixer le support 3D sur le MEG

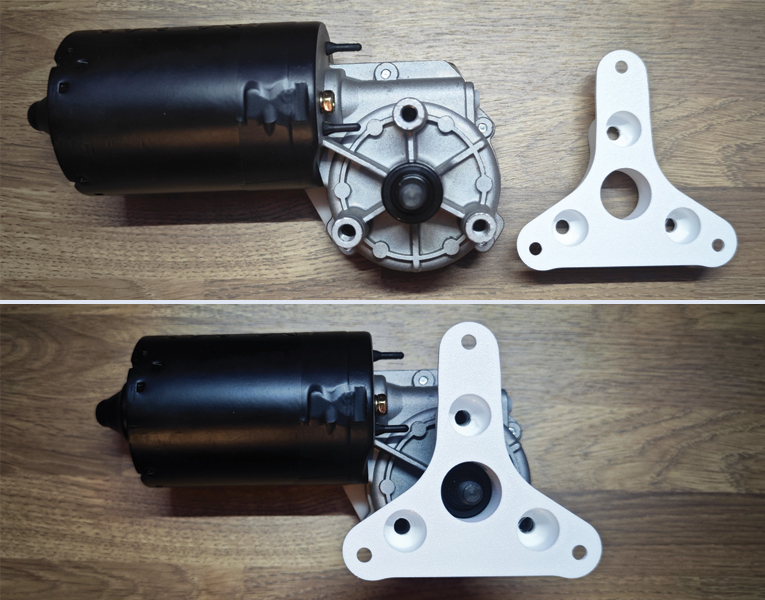

Commence par positionner le support en impression 3D sur le moteur comme indiqué sur les images ci-dessous.

Le support a été conçu avec une patte plus longue que les autres. Ce n’est pas un hasard : cette patte permet de passer la vis de fixation dans le pincab sans être gêné par le moteur.

Montage

1. Positionne le support 3D sur le MEG
2. Utilise les 3 vis fournies
3. Serre avec une clé Allen de 5 mm

Inutile de serrer comme si tu montais une roue de tracteur. Serré correctement suffit largement.

Câblage du moteur d’essuie-glace (MEG)

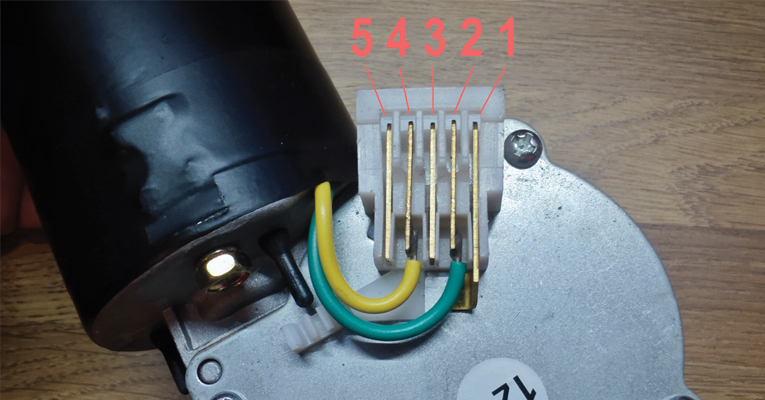

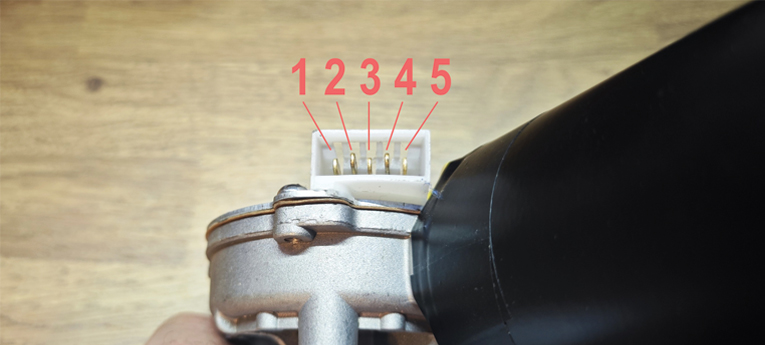

Sur la prise du moteur, tu vas voir 5 cosses mâles.

Pour un MEG utilisé dans un pincab, seules certaines cosses nous intéressent.

Correspondance des cosses

Les cosses 3 et 5 ne sont pas utilisées dans ce montage.

Branchement conseillé

• Cosse 1 → Masse (-)
• Cosse 4 → +12V (vitesse rapide)

Cela permet d’obtenir l’effet le plus marqué.

Résultat

Une fois installé et configuré dans DOF, ton MEG va ajouter un effet très réaliste à tes tables de ton pincab.

C’est un petit détail technique, mais c’est exactement le genre d’élément qui fait la différence entre un pincab sympa et un pincab qui sonne comme un vrai flipper. ?
