Comment utiliser une diode 1N4007

2000 Vues


Je vais dans cet article t'expliquer comment utiliser une diode 1N4007 pour protéger tes cartes.

A quoi sert une diode ?
La diode 1N4007 est conçue pour conduire le courant dans un seul sens, ce qui en fait une pièce essentielle pour protéger les circuits électroniques contre les courts-circuits et les surcharges. C'est LA solution pour éviter de griller vos cartes électroniques dans votre pincab.

Comment brancher une diode 1N4007 ?
Pour brancher une diode 1N4007, il faut que tu connecte la cathode (la borne marquée d'un trait blanc) au + du circuit et la anode (la borne sans trait) au -

Pourquoi parle-t-on sur la boutique de diodes à pattes courtes ou longues ?
Elles sont identiques sur la fonction mais les pattes longues permettent de les insérer facilement dans les contacteurs comme tu peux le voir dans une des images ci-dessous et sont plus simple à souder.
Vous trouverez ses 2 produits ici :
Diode 1N4007 à pattes courtes
Diode 1N4007 à pattes longues

Quel toys ont besoin d'une diode ?
Tous les toys avec un bobine sont concernés sauf les leds.

Que faire si je n'ai pas de plus ou de moins sur mon toys ?
C'est le sens d'installation de la diode qui vous indiquera ou brancher le +.

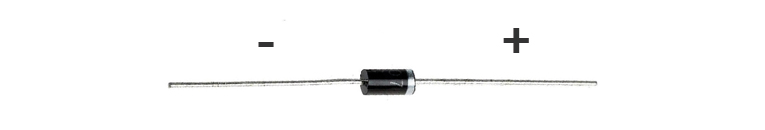

Le trait blanc indique le coté du +.

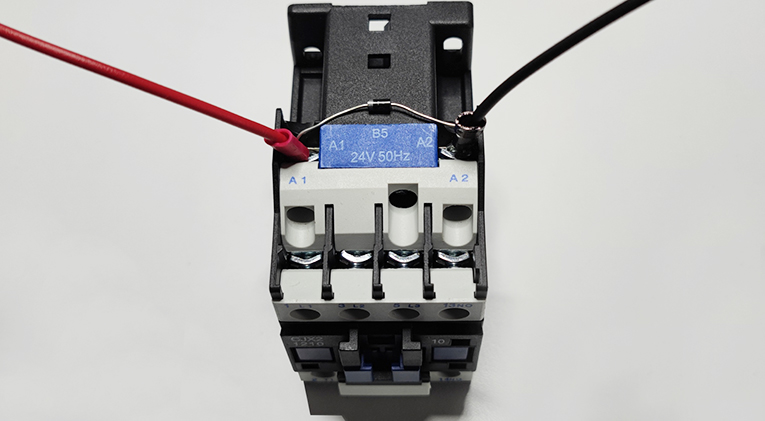

Voici un exemple de branchement d'une diode 1N4007 sur un contacteur :
